Вентиляционный адаптер (пленум) монтажный на 1 выхода 90 мм (без фланцев в комплекте)
Монтажный пленум VPS 125/90х1 предназначен для установки анемостатов и диффузоров в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Фланец для подключения диффузора/анемостата диаметром 125 мм и длиной 100 мм, один фланец для подключения гибких воздуховодов 90 мм.
- Канальное соединение: 125 мм

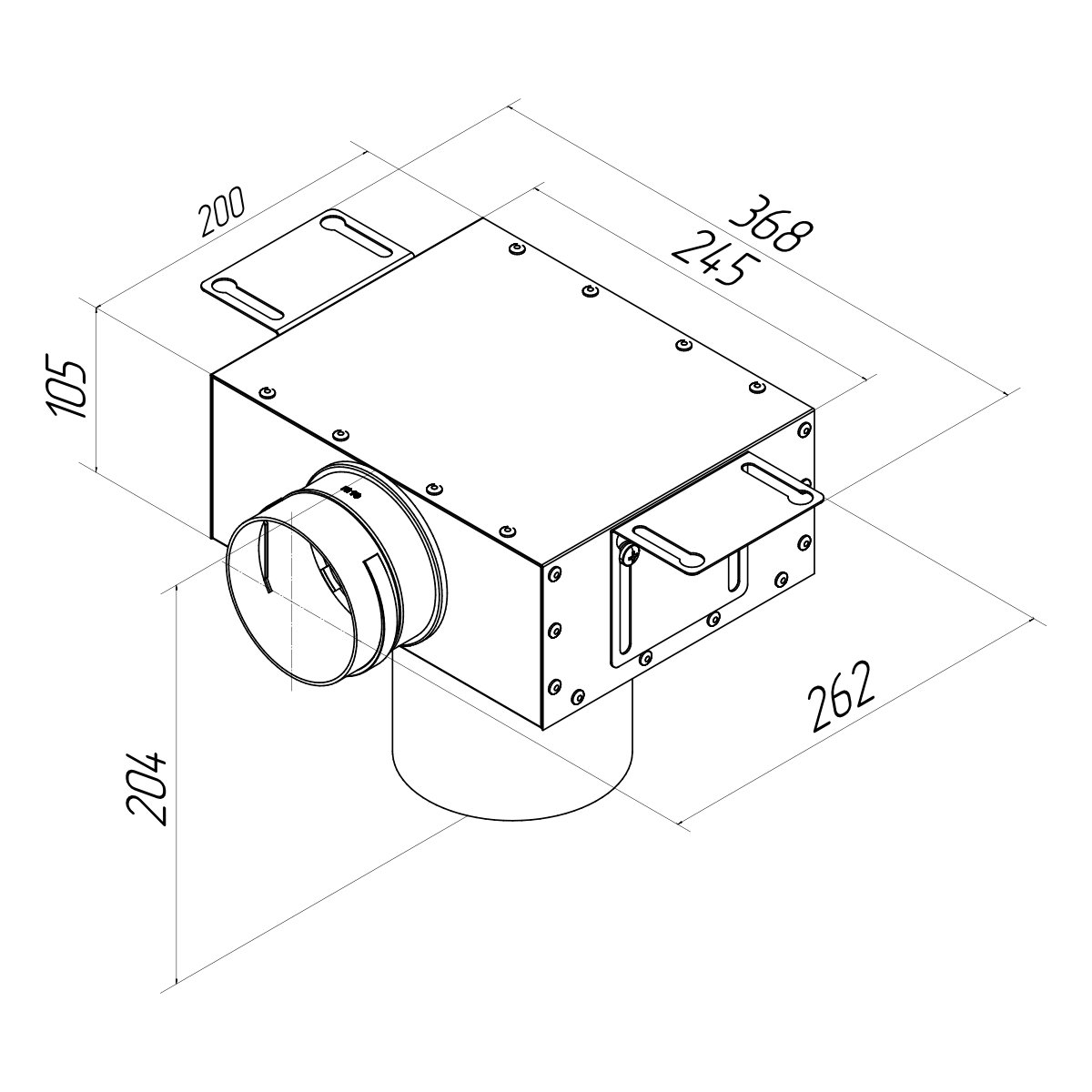

- Размеры: 245 х 205 х 200 мм
- Размеры (с присоединительным фланцем): 245 х 205 х 262 мм
Конструкция

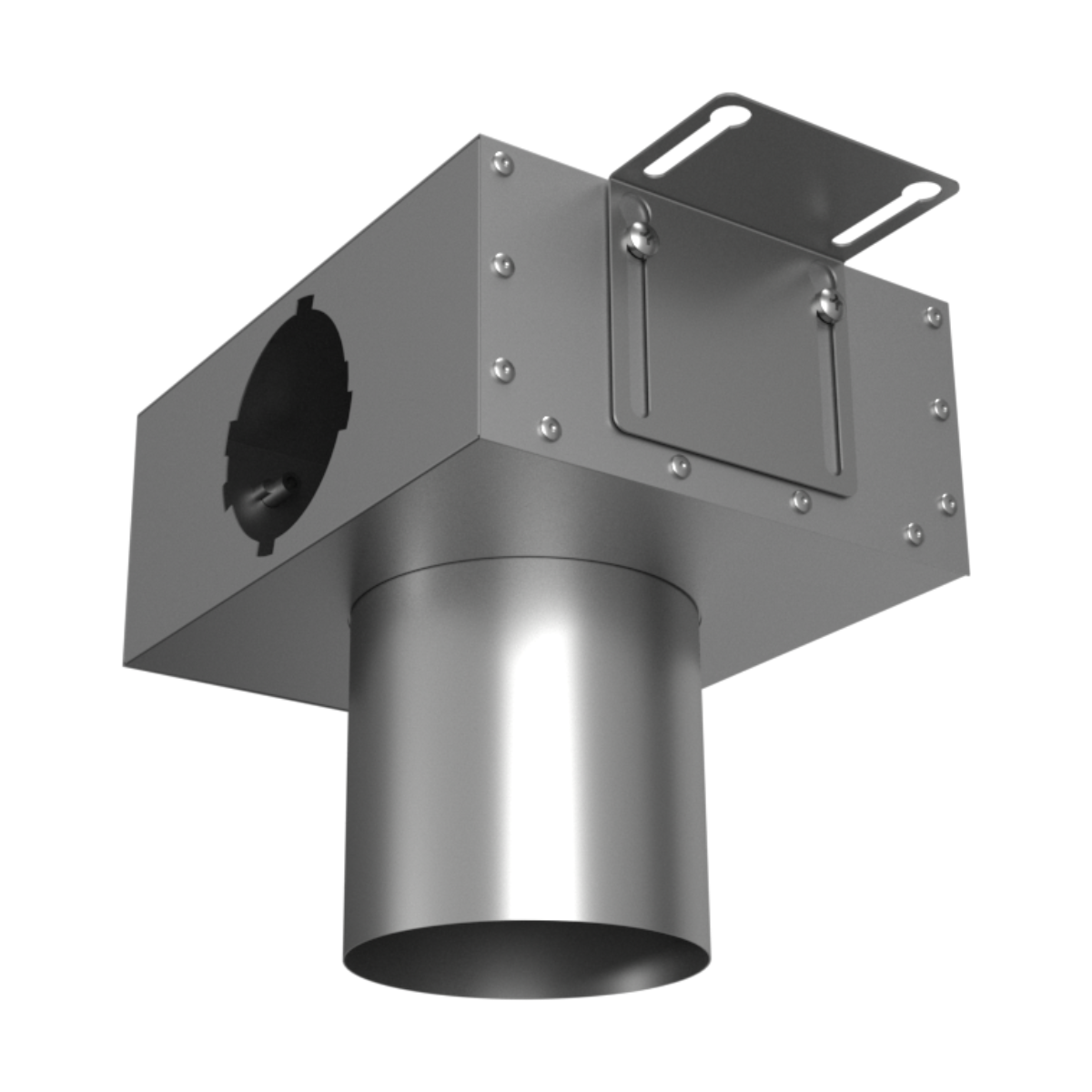

Пленум изготовлен из оцинкованной стали. Благодаря своей конструкции, пленум Provent VPS 125/90х1 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж

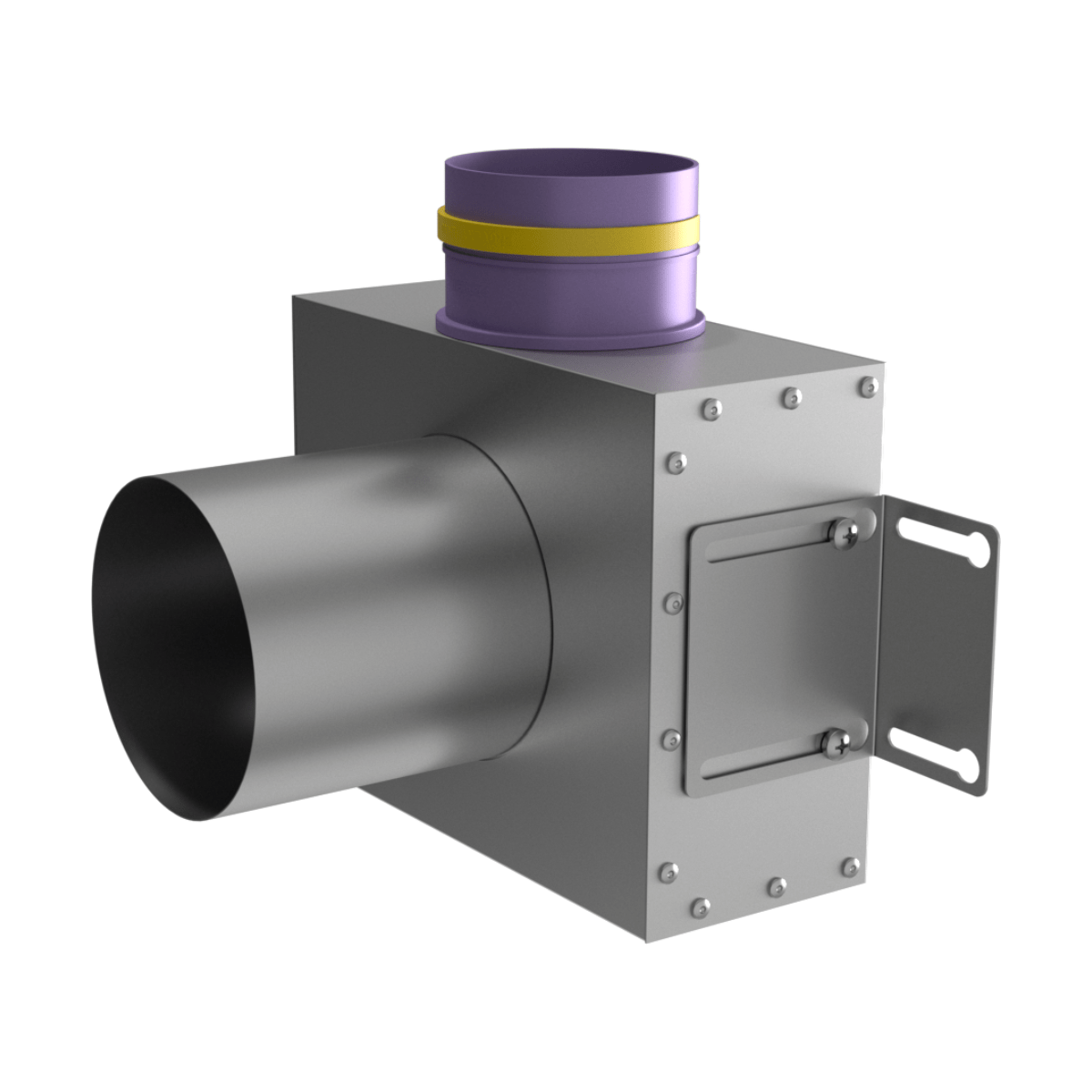

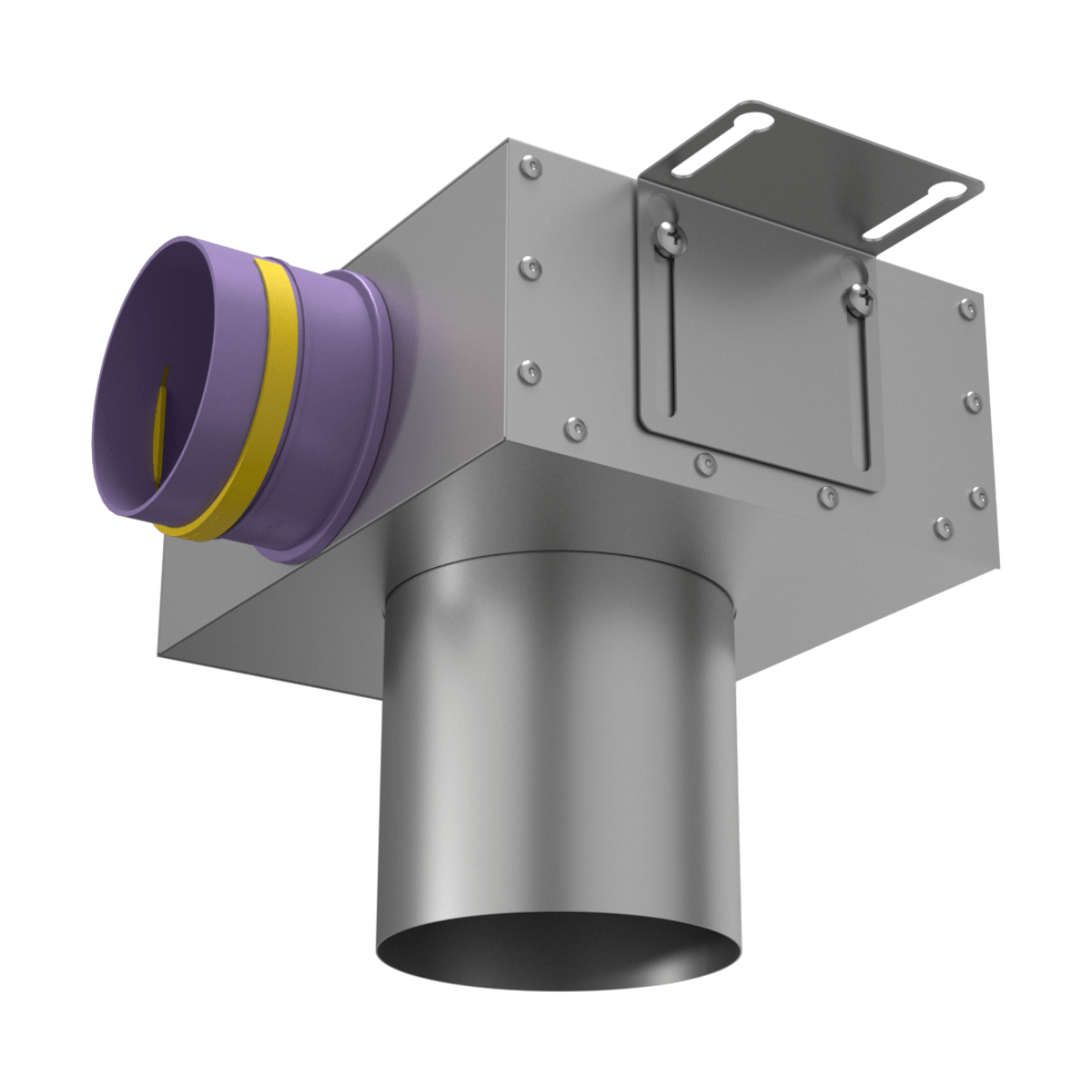

Пленум устанавливается на два монтажных кронштейна (в комплекте). Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы в комплект не входят).
Таблица значений сопротивления пленума
| Расход, м3/ч | Количество подключенных каналов | Приток потери, Па | Вытяжка потери, Па |
|---|---|---|---|
| 45 | 1 | 6,3 | 7,0 |
