Вентиляционный адаптер (пленум) монтажный напольный на 2 выхода 90 мм (без фланцев в комплекте)

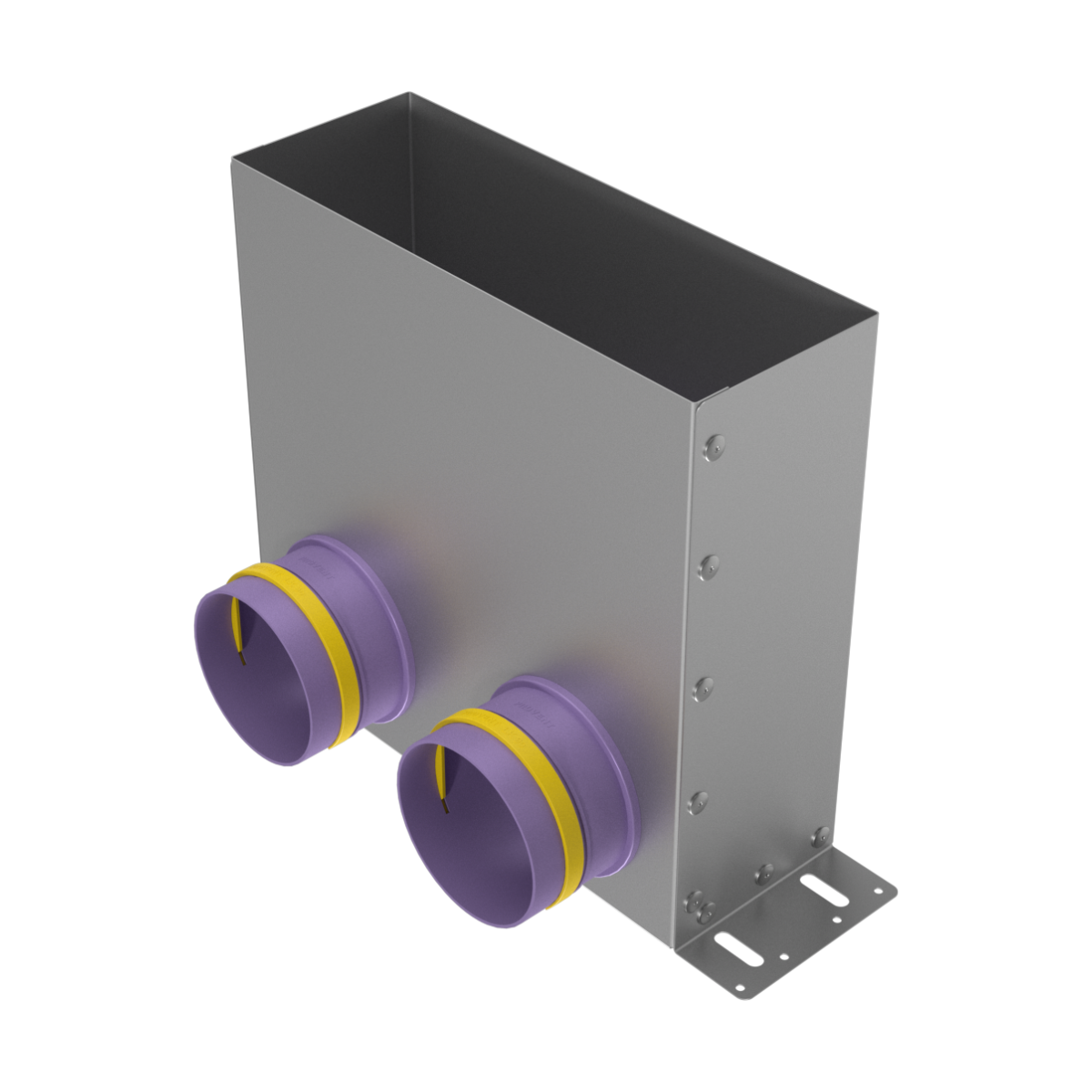

Монтажный пленум Provent VPF 300×100/90×2 предназначен для установки напольных решеток в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. Прямоугольный фланец длиной 300 мм для подключения напольных решеток размером 300×100 мм, два фланца для подключения гибких воздуховодов 90 мм.
- Выходы воздуховода: 2 х 93 мм
- Канальное соединение: 300 x 100 мм, H = 300 мм

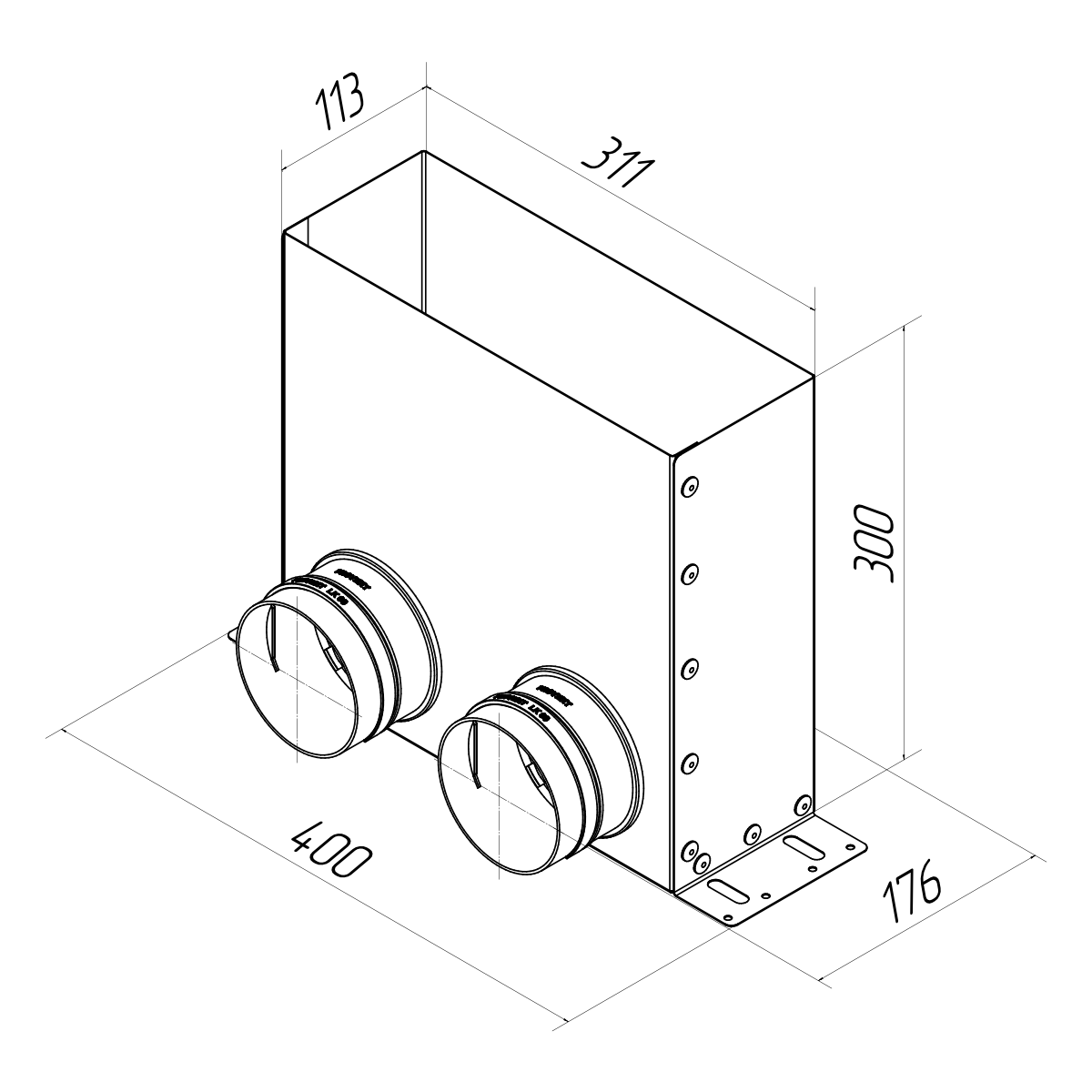

- Размеры: 402 х 113 х 300 мм
- Размеры (с присоединительными фланцами): 402 х 175 х 300 мм
Конструкция

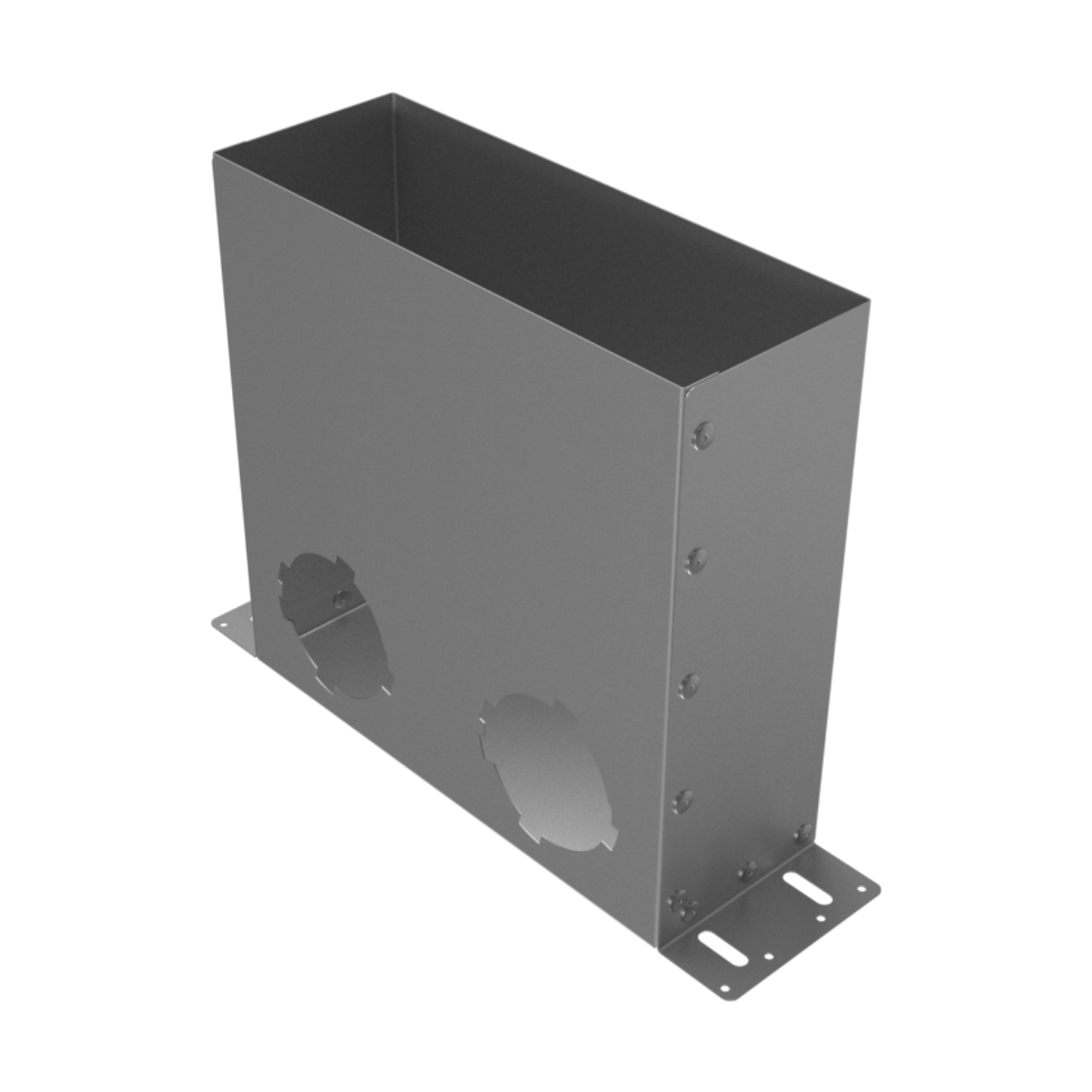

Пленум изготовлен из оцинкованной стали. Благодаря своей конструкции, пленум Provent VPF 300×100/90×2 обеспечивает минимальное падение давления и низкие показатели шума.
Монтаж
Пленум устанавливается на два монтажных кронштейна интегрированных в корпус. Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах Provent FR 90 (фланцы в комплект не входят).
Таблица значений сопротивления пленума
| Расход, м3/ч | Количество подключенных каналов | Приток потери, Па | Вытяжка потери, Па |
|---|---|---|---|
| 45 | 1 | 6,8 | 7,7 |
| 90 | 2 | 7,2 | 8,0 |
